RESUMEN:

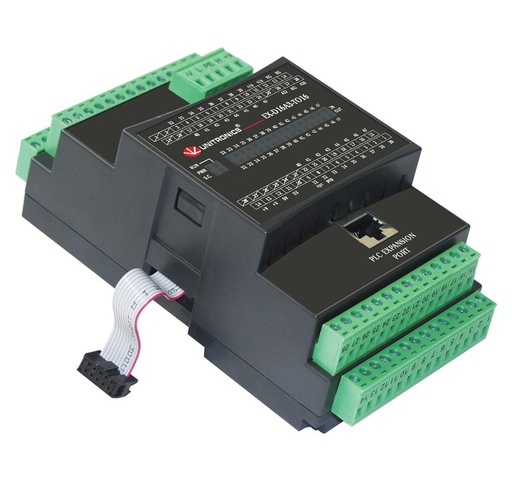

Cabecera expansión con IOs, 16 entradas pnp/npn, 3 entradas 0/4-20mA, 15 salidas pnp, 1 salida npn/pnp, soporta hasta 7 módulos adicionales, 24VDC

ESPECIFICACIONES TÉCNICAS:
EX-D16A3-TO16 es un módulo de expansión de E/S XL para usar junto con controladores Unitronics específicos.
Los módulos XL comprenden configuraciones de E/S mejoradas y conectores de E/S desmontables. Además, este módulo incluye un adaptador incorporado para comunicarse con el PLC y proporcionar alimentacion a los otros módulos de expansión del sistema.
Este módulo proporciona:
16 entradas digitales, incluye 1 HSC
3 entradas analógicas
16 salidas de transistor, incluye 1 HSO

Utilice este módulo para agregar un puerto Ethernet al controlador e implementar comunicaciones a través de TCP/IP,
como MODBUS sobre TCP.
PARA USO CON SAMBA, VISION 130, VISION 350 Y VISION 430 PLC SOLAMENTE.

RESUMEN:
PLC con pantalla monocromática y teclado numérico completo, 8entradas PNP/NPN, 2 entradas digitales o análogas, 2 entradas Termocupla o PT100, 4 salidas relé, 4 salidas alta velocidad, 2 salidas análogas, puerto mini USB, slot para 1 tarjeta expansión comunicación, alim. 24VDC, puerto de expansión I/Os, protección frontal IP65/NEMA4X.

ESPECIFICACIONES TÉCNICAS:
Tamaño de pantalla: 2,4 pulgadas STN LCD display, Monocromatico, touch-screen resistivo
Resolución de la pantalla: 480x272 pixels
Incluye 20 teclas funcionales, 10 de ellas etiquetadas por el usuario
Memoria: Lógica de la aplicación 512 KB, Imágenes 128KB, Fonts 128KB
Entradas digitales: 12, (1 HSC 30kHz, 32-bit)
Entradas de Temperatura TC/RTD: 2
Salidas de transistores: 10 PNP
Entradas analógicas: 2 (0-10V, 0-20mA, 4-20mA, 14-bit)
Salida analógica: 2 (0-10V, 4 -20mA, 12-bit)
Temperatura de operación: 0 a 50°C
Puertos de Comunicación:
-1 canal, RS232/RS485
-1 puerto USB 2.0 Mini-B
Incluye Slot tarjeta Micro SD
-Opcional: Puerto 2 y CANbus (se venden módulos por separado)
Dimensiones: 109 x 114,1 x 66 mm
Voltaje: 24 VCC

RESUMEN:
PLC con pantalla monocromática y teclado numérico completo, expandible hasta 256 I/Os mediante módulos de expansión. 8 entradas digitales, 2 configurables como análogas o temperatura, 1 frecuencia. 4 salidas relé, 4 salidas NPN 2 análogas. Alim. 24VDC, protección IP65/NEMA4X

ESPECIFICACIONES TÉCNICAS:
12 Entradas Digitales, en total.
Estos pueden funcionar como entradas npn/pnp o configurarse para incluir:
– 1 HSC/codificador de eje
– 2 entradas analógicas/digitales
– 2 entradas de termopar / PT100
4 salidas digitales
4 salidas de relé
2 salidas analógicas
Pantalla LED gráfica blanca
1 puerto RS232/RS485 incorporado
1 puerto opcional para comunicación serie o Ethernet
1 puerto opcional para comunicación CANbus
Soporte MODBUS maestro/esclavo
Soporte GSM: permite mensajes SMS
Fuente de alimentación de 24 VCC
NEMA4X/IP66/IP65 (cuando se monta en panel)

RESUMEN:
Pantalla táctil a todo color de 3,5 pulgadas, E/S integradas (12 entradas digitales, incluida 1 entrada HSC/codificador de eje, 2 entradas analógicas, 2 entradas PT100/TC, 8 salidas de transistor, 2 salidas analógicas). No admite expansiones de I/Os.

ESPECIFICACIONES TÉCNICAS:
- 32kB (RAM para datos; dinámica) + 16k (RAM para datos; fija) + 80kB (memoria de aplicación)
- 26I/Os [12DI (11 x entradas digitales (24Vdc; Sink/Source) + 1 x entrada digital (24Vdc; Sink/Source; contador de alta velocidad HSC 30kHz; conteo de 32 bits)) + 8DO (3 x salidas digitales (28,8 V CC / 24 V CC nom; Fuente/PNP; 30 mA máx.) + 5 x salidas digitales (28,8 V CC / 24 V CC nom; Fuente/PNP; 30 mA máx.; salida de alta velocidad 0,5 kHz PWM)) + 4AI (2 x analógicos entradas (0-10 V CC / 0-20 mA / 4-20 mA; conversión de 14 bits) + 2 x entradas analógicas (tipos RTD Pt100 / tipos de termopar B; E; J; K; N; R; S; T; 14 bits )) + 2AO (2 x salidas analógicas (0-10Vdc; 12 bits / 4-20mA; conversión de 12 bits))]
- Pantalla táctil resistiva de 3,5" 320 x 240 píxeles TFT LCD de 65.000 colores
- Montaje empotrado horizontal
- Puerto RS232 para programación
- Se pueden agregar 2 puertos: 1 Serial/Ethernet y CANbus
- Alimentación 20,4Vdc-28,8Vdc (24Vdc)
Protocolos:
MODBUSTCP
SNMP*
CANopen, CANlayer2, UniCAN

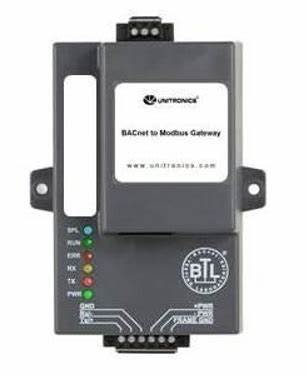

BACnet, KNX y M-Bus mediante pasarela
Protocolo FB: para cualquier protocolo de terceros
-IP65/IP66/NEMA 4X
- Clasificado para temperatura ambiente de 0...+50°C

ESPECIFICACIONES TÉCNICAS:
E/S compatibles: 40
Número de entradas:
-18 (digitales)
-2 (analógico)
-2 (analógico)
-2 (Contador de alta velocidad/codificador de eje)
Tipo de entrada: Digital/analógica/contador de alta velocidad/codificador de eje
Número de salidas: 11 (relé)
Clasificación de voltaje: 24 V CC
Pantalla incluida: Sí (LCD)
Puerto: MiniUSB
Se puede agregar 1 puerto: Serie/Ethernet
-Tipo de puerto: Puerto adicional RS-485/RS-232 (aislado) N.º de artículo: JZ-RS4 se vende por separado
-Puerto adicional Ethernet TCP/IP N.º de artículo: MJ20-ET1 se vende por separado
Capacidad del programa: 48 KB (código de escalera)
Dimensiones: 147,5 x 117 x 46,6 mm
Rango de temperatura de funcionamiento: 0 a 50 °C
Clasificación IP:IP65
Estándares cumplidos: Listado UL; Certificado CE; EAC
Tipo de montaje:Panel
Duración de la batería: 10 años
Tipo de reloj: reloj en tiempo real
Montaje en carril DIN (147,5 mm de ancho)
Clasificado para temperatura ambiente de 0...+50°C

DETALLES:
-Numero de canales: 1
-Para uso con V560, V570, V1040 y/o V1210
-Tipo de Interfaz: Ethernet

DETALLES:
-Numero de canales: 1
-Tipo de interfaz: RS232/RS485 (aislado)
-Para uso con V560, V570, V1040 y/o V1210

DETALLES:

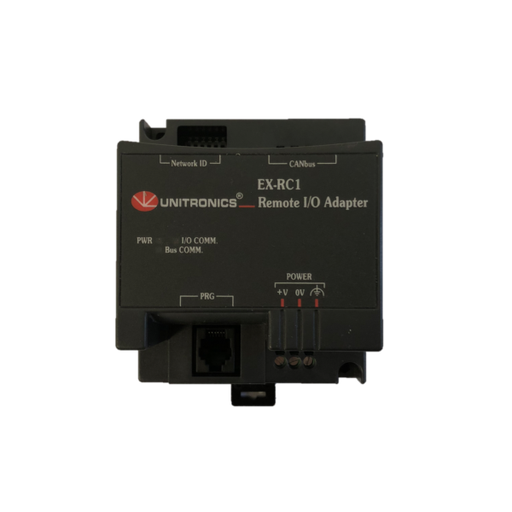

El EX-RC1 interactúa entre los OPLC Unitronics Vision y los módulos de expansión de E/S remotas distribuidos
en todo su sistema.
El adaptador está conectado a un PLC a través de CANbus. Cada adaptador se puede conectar a hasta 8 expansiones de E/S.
Módulos. La red puede comprender hasta 60 nodos, incluidos PLC y adaptadores; tenga en cuenta que el PLC
debe incluir un puerto CANbus. La comunicación se realiza a través de UniCAN, el protocolo CANbus propietario de Unitronics.
El EX-RC1 se ejecuta mediante una aplicación instalada de fábrica. El adaptador puede detectar automáticamente la expansión de E/S digitales.
Módulos. Si el sistema incluye módulos analógicos, se debe editar la aplicación. Para más información consulte
los temas de E/S remotas en el sistema de ayuda de VisiLogic.

RESUMEN:
Módulo de expansión con 8 entradas PNP/NPN y 8 salidas relé, alim. 24VDC, montaje riel DIN

ESPECIFICACIONES TÉCNICAS:
IO-DI8-RO8 y IO-DI8-RO8-L son módulos de expansión de E/S que se pueden utilizar junto con controladores OPLC específicos de Unitronics.
Los módulos son idénticos excepto por sus especificaciones de voltaje: IO-DI8-RO8 funciona a 24 VCC; IO-DI8-RO8-L a 12 VCC.
Ambos módulos ofrecen 8 entradas digitales, tipo pnp/npn (fuente/sumidero) y 8 salidas de relé.
La interfaz entre un módulo y el OPLC la proporciona un adaptador.
Estos módulos pueden montarse a presión en un carril DIN o atornillarse a una placa de montaje.

DETALLES:
Módulo de expansión con 8 entradas PNP/NPN y 8 salidas transistor PNP/NPN, alim. 24VDC, montaja riel DIN

RESUMEN:
Módulo 8 salidas relé.

ESPECIFICACIONES TÉCNICAS:
IO-RO8 e IO-RO8L son módulos de expansión de E/S que se pueden utilizar junto con OPLC específicos de Unitronics.
controladores.
Los módulos son idénticos excepto por las especificaciones de su fuente de alimentación: IO-RO8 funciona a 24 VCC; IO-RO8L a 12 VCC.
Ambos módulos ofrecen 8 salidas de relé.
La interfaz entre el módulo y OPLC la proporciona un adaptador.
Estos módulos pueden montarse a presión en un carril DIN o atornillarse a una placa de montaje.

RESUMEN:
Módulo de expansión con 4 entradas 0-10V/0-20mA/4-20mA y 2 salidas 0-10V/0-20mA/4-20mA; alim. 24VDC, montaje riel DIN.

ESPECIFICACIONES TÉCNICAS:
El IO-AI4-AO2 es un módulo de expansión de E/S que se puede utilizar junto con controladores OPLC específicos de Unitronics.
El módulo ofrece 4 entradas analógicas de 12 bits; funcionando a 0-10V, 0-20mA, 4-20mA; y 2 salidas analógicas de signo + de 12 bits; funcionando a ±10V, 0-20mA, 4-20mA.
La interfaz entre el módulo y el OPLC la proporciona un adaptador.
El módulo puede montarse a presión en un carril DIN o atornillarse a una placa de montaje.

RESUMEN:
Módulo de expansión con 8 entradas de Termocupla tipo B/E/J/K/N/R/S/T ó Análogas 0-10V/0-20mA/4-20mA, alim. 24VDC, montaje riel DIN.

DETALLES:
Kit de programación
- Unitronics (serie Jazz)
- Enchufable - Tensión de alimentación 5Vdc-15Vdc (6Vdc / 12Vdc nom.)
- Capacidad de comunicación RS-232
- Clasificado para temperatura ambiente de 0...+50°C

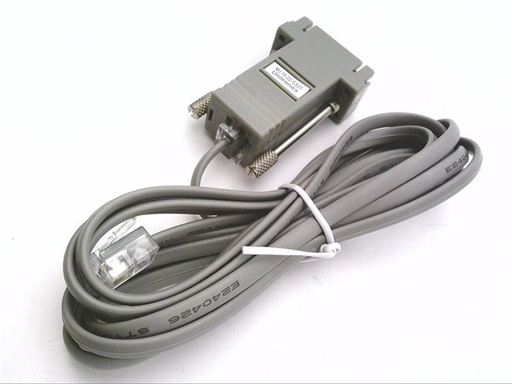

- Contiene 1 x módulo MJ20-PRG + 1 x cable de comunicación MJ20-CB200 + 1 x adaptador D-sub MJ10-22-CS10 + 1 x CD con software de programación

ESPECIFICACIONES TÉCNICAS:
10 entradas digitales, incluidas 3 entradas de encoder de eje
2 entradas analógicas/digitales
12 salidas tipo transistor
Pantalla LED gráfica blanca
1 puerto RS232/RS485 incorporado
1 puerto opcional para comunicación serial o ethernet
1 puerto opcional para comunicación CANbus
Fuente de alimentación de 24 VCC
NEMA4X/IP66/IP65

ESPECIFICACIONES TÉCNICAS:
:8 entradas digitales, incluida 1 entrada de codificador de eje
2 entradas analógicas/digitales
2 Termopar / PT100 / Entradas Digitales
10 salidas de transistores
2 salidas analógicas
Pantalla LED gráfica blanca
1 puerto RS232/RS485 incorporado
1 puerto opcional para comunicación serie o Ethernet
1 puerto opcional para comunicación CANbus
Soporte MODBUS maestro/esclavo
Soporte GSM: permite mensajes SMS
Fuente de alimentación de 24 VCC
NEMA4X/IP66/IP65 (cuando se monta en panel)

DETALLES:
El V200-18-E3XB se conecta directamente a la parte posterior de los OPLC de Unitronics compatibles, creando una unidad PLC autónoma con una configuración de E/S local.
Características
- 18 entradas digitales aisladas, incluye 2 entradas H.S.C, tipo pnp/npn (fuente/sumidero)
- 15 salidas de relé aisladas
- 2 salidas de transistor pnp/npn (fuente/disipador) aisladas, incluye 2 salidas H.S. salidas
- 4 entradas analógicas/PT100/TC aisladas
- 4 salidas analógicas aisladas

DETALLES:
Expansión 1 Puerto de comunicación RS485 para serie UniStream PLC.

RESUMEN:
Módulo Snap-In para V560, V570, V700, V1040, V1210.
Módulo Snap-In con 18 entradas digitales (PNP/NPN) que incluyen 2 entradas rápidas o de encoder de 10Khz, 4 entradas analógicas 0-10V/ 0(4)-20mA o Termocupla tipo B/E/J/K/N/R/S/T ó RTD tipo Pt100 de 12/14 bits prog., 15 Salidas PNP., 2 salidas digitales (PNP/NPN) incluye 2 salidas rápidas de 50Khz, 4 salidas análogas 0-10V/4-20mA de 12 bits.

ESPECIFICACIONES TÉCNICAS:
Entradas digitales: 18 PNP/NPN
Entradas analógicas: 0-10V, 0-20mA, 4-20mA (14 Bit)
Entrada p/contador de alta_velocidad: 10KHZ (32 Bit)
Entrada p/medición de temperatura: PT-100
Salidas digitales: 15 por Transistor PNP, 2 por transistor PNP/NPN
Salidas alta_velocidad/PWM_50KHZ(NPN): 2
Salidas analógicas_0-10V,4-20mA(12Bit): 4
Entradas digitales PNP NPN: 18
Entradas analógicas 0-10V; 0-20mA; 4-20mA 14Bit: 4
Entrada por contador de alta veloc de 10KHZ 32Bit: 2
Entrada por medición de temperatura PT100: 4
Salidas digitales a transistor PNP: 15
Salidas digitales a transistor PNP/NPN: 2
Salidas alta velocidad PWM 2KHZ (PNP): 2
Salidas alta velocidad PWM 50KHZ (NPN): 2
Salidas analógicas 0-10V; 4-20mA 12Bit: 4
Dimensiones por montaje en din Ancho x Alto x Profundidad (mm): 138 x 123 x 23
Temperatura_de_trabajo(°C): 0 a 50
Humedad_Relativa(%): 10 a 90
Grado de protección montado en riel DIN: NEMA 1 / IP20
Peso (g): 262
